Описание

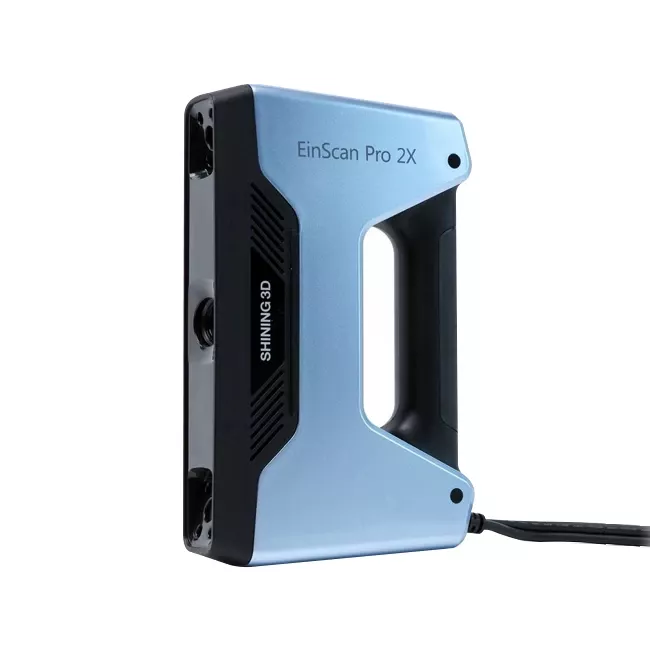

EinScan Pro 2X – это новое поколение портативных ручных сканеров от китайского производителя Shining 3D. Благодаря своим габаритам устройство отлично подходит для высококачественного моделирования объектов маленького и среднего размеров.
Для получения более точного изображения можно использовать специальный штатив и поворотный столик, входящие в состав Industrial Pack (дополнительная опция). Сканер также поддерживает полноцветное сканирование с помощью цветового модуля Color Pack (дополнительная опция).
В комплекте с EinScan Pro 2X поставляется ПО для проектирования и дизайна Solid Edge. Совместная разработка Shining 3D и Siemens PLM Software включает в себя функционал для реверс-инжиниринга, генеративного дизайна и моделирования, а также инструменты САПР.
Режимы сканирования
- Ручное сканирование;
- Ручное HD сканирование;
- Фиксированное сканирование с использованием штатива (дополнительная опция);
- Автоматическое сканирование с использованием поворотного столика (дополнительная опция).
Сравнение режимов сканирования
| Режим сканирования | Ручной быстрый | Ручной HD | Автоматический | Фиксированный |
| Точность сканирования |
до 0.1 мм |
до 0.05 мм |
0.04 мм (одиночное сканирование) | 0.04 мм (одиночное сканирование) |
| Метод позиционирования | По меткам, по геометрии (для объектов со сложной геометрией) | По меткам | По меткам на поворотном столе, по меткам, по геометрии объекта, ручной | По меткам, по геометрии объекта, ручной |
| Захват текстур (цветное сканирование) | Да (дополнительная опция) | Нет | Да (дополнительная опция) | Да (дополнительная опция) |
ПРЕИМУЩЕСТВА
- Компактный и простой в эксплуатации: небольшие габариты и лёгкий вес позволяют взять сканер с собой и использовать в любом месте. Простое управление не требует от пользователя особых технических знаний для начала работы.
- Высокая скорость работы: новые алгоритмы обработки изображения позволили Shining 3D добиться невероятной скорости сканирования в ручном режиме (до 30 кадров в секунду). Интерфейс USB 3.0 обеспечивает быструю передачу данных на ваш ПК.
- Высокая точность: при сканировании в режимах Auto Scan (Автоматический) и Fixed Scan (Фиксированный) точность EinScan Pro 2X может достигать до 0.04 мм. При сканировании в ручном режиме с использованием маркеров точность достигает до 0.05 мм.
- Мощное ПО для сканирования: в программу EXSCAN PRO добавлен новый режим работы, рабочая среда и интерфейс. С его помощью пользователь может вручную устанавливать разрешение во время обработки данных. Вывод файлов в наиболее популярных форматах: *STL, *OBJ, *PLY, *3MF, *ASC, *P3.
- Мощное ПО для моделирования от Siemens: Solid Edge позволяет достичь высокой эффективности 3D-моделирования в различных областях. Пользователи могут использовать исходные файлы в форматах *DWG и *DXF для разработки проекта.
ХАРАКТЕРИСТИКИ
- Вес: 1.13 кг
- Размер 1-го снимка: 135*100 - 225*170 мм
- Глубина резкости: ± 100 мм
- Рабочая дистанция: 400 мм
- Объемная точность: 0.3 мм
- Расстояние до точки: 0.2-2 мм
- Скорость сканирования: 20-30 кадров в секунду, 100.000 точек в секунду
- Точность сканирования: 50 мкм;
- Цветное сканирование: да (дополнительная опция);
- Источник света: LED, белый свет;
- Интерфейс подключения: USB 3.0;
- Программное обеспечение: EXSCAN PRO;
- Использование на улице: только с использованием защиты от прямых солнечных лучей;
- Поддерживаемые форматы файлов: *OBJ, *STL, *ASC, *PLY, *P3;
- Энергопотребление: 50 Вт;
- Системные требования:
- ОС: Windows 10 64-bit, Windows 7, Windows 8;
- Видеокарта: NVIDIA GTX770 или выше; объём памяти > 4Gb;
- Процессор: i7 или выше;
- Оперативная память: >16Gb.
- Страна производства: Китай.
КОМПЛЕКТАЦИЯ
- 3D сканер EinScan Pro 2X;
- Кабель USB 3.0 ;
- Блок питания;
- Кабель для подключения блока питания;
- USB накопитель с ПО;
- Калибровочная пластина;
- Подставка для калибровочной пластины;
- Набор маркеров;
- Зажим для кабеля;
- Крепление - подставка для телефона;
- Стилус для удаления маркеров (ключ для открытия крышки порта);
- Руководство по эксплуатации.
